立式復合破碎機生產廠家談立式復合破碎機結構，是干貨！
時間：2024-12-03 02:06:00
來源：洛陽鵬卓機械設備有限公司

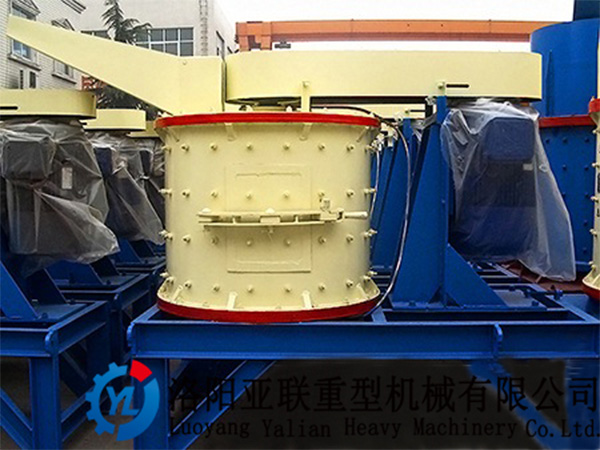

立式復合破碎機是在吸取內外細碎設備的基礎上，優化設計而成的種無篩條、可調式細碎設備，可廣泛適用于選礦設備的主流設備之。對于它結構的了解可以很好的幫助用戶了解立式復合破碎機，并在實際生產中有的提高生產率，說到它的結構，立式復合破碎機生產廠家來說相必是可信的：
1.復合破碎機是由電動機、三角帶(輪)、旋轉主軸轉子、機殼、錘頭等件組成,主軸旋轉是由電動機經三角帶帶動,電機固定在電機機座上,電機機座安裝在水泥基礎上,電機與破碎機中心距的調整是靠電機機座上的調節螺栓來實現的。
2.旋轉主軸是由上、下軸承座來支撐,上軸承座中裝有個雙列向心球面滾子軸承,下軸承座中裝有個雙列向心球面滾子軸承及個向心對稱球面滾子軸承,為了加強軸承的密封性,上軸承室采用迷宮式蓋,并加油封和石棉繩密封裝置,下軸承室采用多迷宮密封并加雙油封與石棉繩密封。
3.主軸上裝有4個轉子,每個轉子內裝有3-6個錘頭,便于調整更換,轉子分為4層,使物料在腔內受到系列打擊和沖刷作用。
4.筒體是由鋼板卷制而成,為開閉式,便于裝卸,檢修和更換易損件,機蓋上裝有進料斗,機座下部裝有出料斗。
5為了加強機器的密封性能,所有可開閉的結合部位均裝有膠條進行密封。
立式復合破碎機的破碎機構，包括上下兩個圓盤狀的輪盤及連接于兩個輪盤之間的錘具，其征在于：所述兩個輪盤之間連接有3個錘具。洛陽鵬卓新型的立式復合破碎機的破碎機構只設置有三個錘具，這大大減輕了電機負荷較大，提高了錘具的使用率，降低了錘具的損耗量。同時，輪盤的錘具安裝部的結構使得輪盤的安裝孔處更加耐磨，在錘具安裝部設置有墊片，生產時，通常只需常常更換磨損的墊片即可，省時省力，這使得輪盤通常能夠正常使用6個月以上，減少了輪盤更換次數，大大提高了生產率。
除此之外，鵬卓在PEL立式復合破碎機（該機已列入機械行業標準）基礎上，結合內外細碎技術進行優化設計而成的復合式破碎機，其性能已達內水平，用于破碎各種中硬礦石，別適用于搗固焦化廠精煤的細碎。可廣泛應用于礦山、冶金、耐材、水泥、煤炭、玻璃、陶瓷、電力等行業，是石料破碎工藝流程破碎生產線和制砂生產線中常用設備之。
